摘 要 ：本文介绍了使用岛津 AGS-X 电子万能试验机，配合岛津 SSG75-65SHAD  高精度引伸计和岛 津10KN 手动定位式楔形夹具，参考最新发布的塑料拉伸新国标《GB/T 1040.2-2022 塑料拉伸性 能的测定第2部分：模塑和挤塑塑料的试验条件》要求，用模塑塑料哑铃型试样进行拉伸测试，

测得试样的弹性模量，抗拉强度，断裂延伸率等参数。该标准是当前主流的模塑塑料拉伸测试方 法，对试验机主机，引伸计，测试方法都有较高的要求。

关键词：试 验 机 模塑塑料拉伸试验  新国标

技术特点：

使用岛津AGS-X  电子万能试验机，性能参数完全能满足标准要求。

使用岛津SSG75-65SHAD  高精度引伸计，可测得准确的弹性模量、延伸率等参数。 岛津10 kN 手动定位式楔形夹具完成测试，有效避免试样打滑现象。

《GB/T  1040.2-2022 塑料拉伸性能的 测定第2部分：模塑和挤塑塑料的试验条件》GB/T 1040《塑料拉伸性能测定》的 第2部分，旨在规范模塑和挤塑塑料 的测试  设备和测试方法。

新国标增加了75mm 的标距试样规定(1A试样),并规定用于弹性模量测定的引 伸计精度应为±1%,绝对精度必须达到±1.5μm(75mm   标距样)或±lμm(50mm 标距样)的要求。

本报告借助岛津AGS-X 电子万能试验机 和SSG75-65SHAD  高精度接触式引伸计和拉 伸夹具，对一种高强度模塑塑料进行拉伸测 试，可以很方便地获取材料的拉伸测试需

求，获取弹性模量，拉伸强度，断裂延伸率 等数据。

1.  实 验 部 分

 1 . 1仪器

AGS-X10  kN  电子万能试验机

岛津SSG75-65SHAD  接触式引伸计

 TRAPEZIUM   X软件(单一拉伸测试)

1.2 试验条件

试验温度：室温25℃左右

样品名称：模塑塑料哑铃型试样

载荷传感器：10kN

夹具：岛津10 kN 手动定位式楔形夹具

引伸计：SSG75-65SH   (50/75mm)引伸计(精 度±0.5%或0.3mm 以内±1.5μm)

拉伸速度：1mm/min

1.3样品及处理

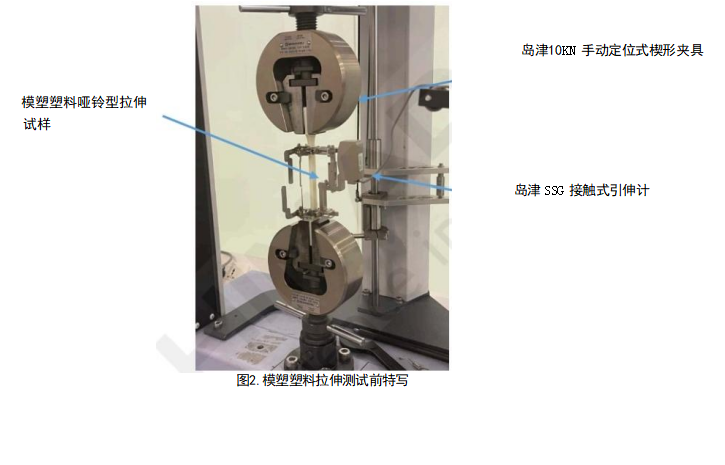

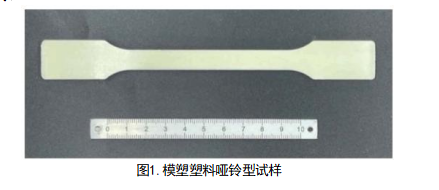

样品为高强度模塑塑料哑铃型试样，厚度为4mm,  宽度为10mm,   1A 型标样，标距 75mm,  测试开始前分别用上下夹具夹住试样两端的夹持位置，消除夹持造成的载荷使试样受力接近于ON,  随后将岛津 SSG75-65SHAD   接触式引伸计夹持在试样平行段中间位置，可开始测试。

2. 试验介绍

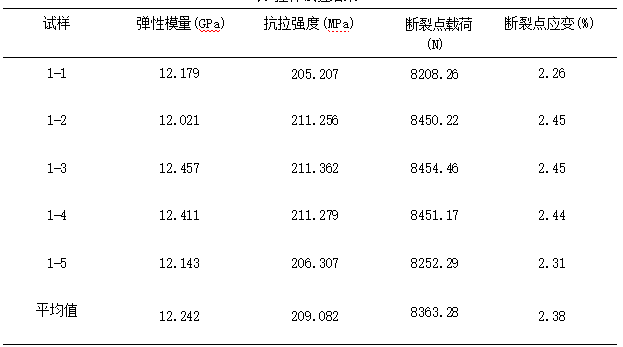

根据标准要求，预加载载荷为1N,   测试正式开始加载速率为1mm/min,    引伸计全程跟踪到试样断裂，测试结束，记录下弹性模量，抗拉强度和断裂延伸率。

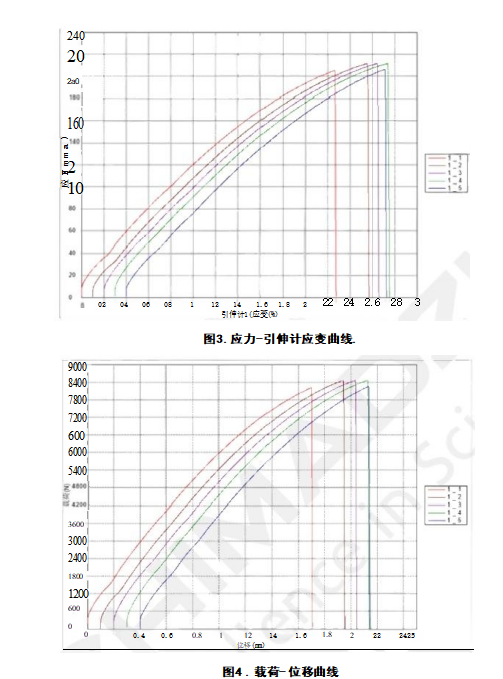

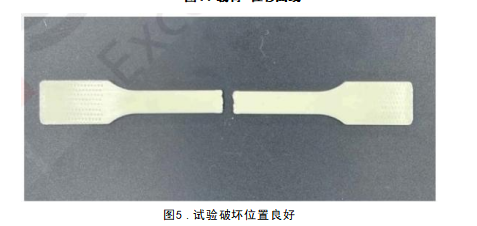

从 测 试 结 果 和 测 试 曲 线 来 看 ， 无 论 是 获 取 的 引 伸 计 应 力 - 应 变 曲 线 还 是 载 荷 - 时 间 曲 线 ， 5 个 试 样 都 保 持 稳 定 ， 测 得 的 弹 性 模 量 ， 抗 拉 强 度 ， 断 裂 点 应 变 都 非 常 接 近 ， 试 样 断 裂 位 置 良 好 ， 没 有 发 现 明 显 打 滑 现 象 ， 数 据 可 靠 性 好 。

3. 结论

岛 津AGS-X 试验机本试验使用10KN 手动定位式楔形夹具，配合岛津 SSG 接触式引伸计 可根据最新发布的《GB/T   1040.2-2022 塑料拉伸性能的测定第2部分：模塑和挤塑塑料 的试验条件》标准要求能够对应模塑塑料拉伸测试的需求，实时测得稳定的数据与曲线，证 明了岛津 AGS-X 电子万能试验机良好的控制测试与获取数据的能力，能有效提升用户力学 测试的能力与效率，为客户带来更好的测试体验。
